三維快照式藍光掃描儀電池盒檢測方案

發表時間：2023-01-06 17:01:37 作者：三坐標 來源：m.gjlhsb.com 瀏覽：

新能源汽車產業發展迅猛，帶動汽車零部件產業高速發展。其中，動力電池作為新能源汽車的動力來源，是新能源汽車產業的關鍵。新能源汽車電池盒的密封性能是極其重要和關鍵的，為了滿足新能源汽車的工藝要求，汽車主機廠對電池盒的制造精度要求非常高。

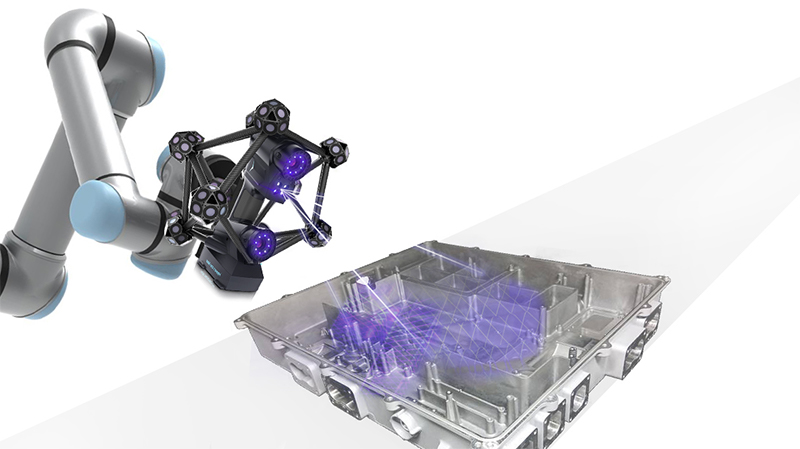

為此，思瑞推出了這一款精準高效、柔性智能的快照式藍光三維檢測系統。采用純藍光技術，具有多種工作模式。標準模式配34條十字交叉激光線，快速獲取物體表面的三維數據；精細模式配7條平行激光線，高清還原物體表面的細節信息；孔位閃測模式配專用光源，快速獲取物體表面的圓孔和圓槽信息。兼?zhèn)涓咝省⑷嵝曰⒅悄芑⒍喙δ堋⑼卣剐缘膬?yōu)勢，快照式藍光三維檢測系統高效滿足新能源電池盒的高精密尺寸檢測需求。

快照式藍光三維檢測系統

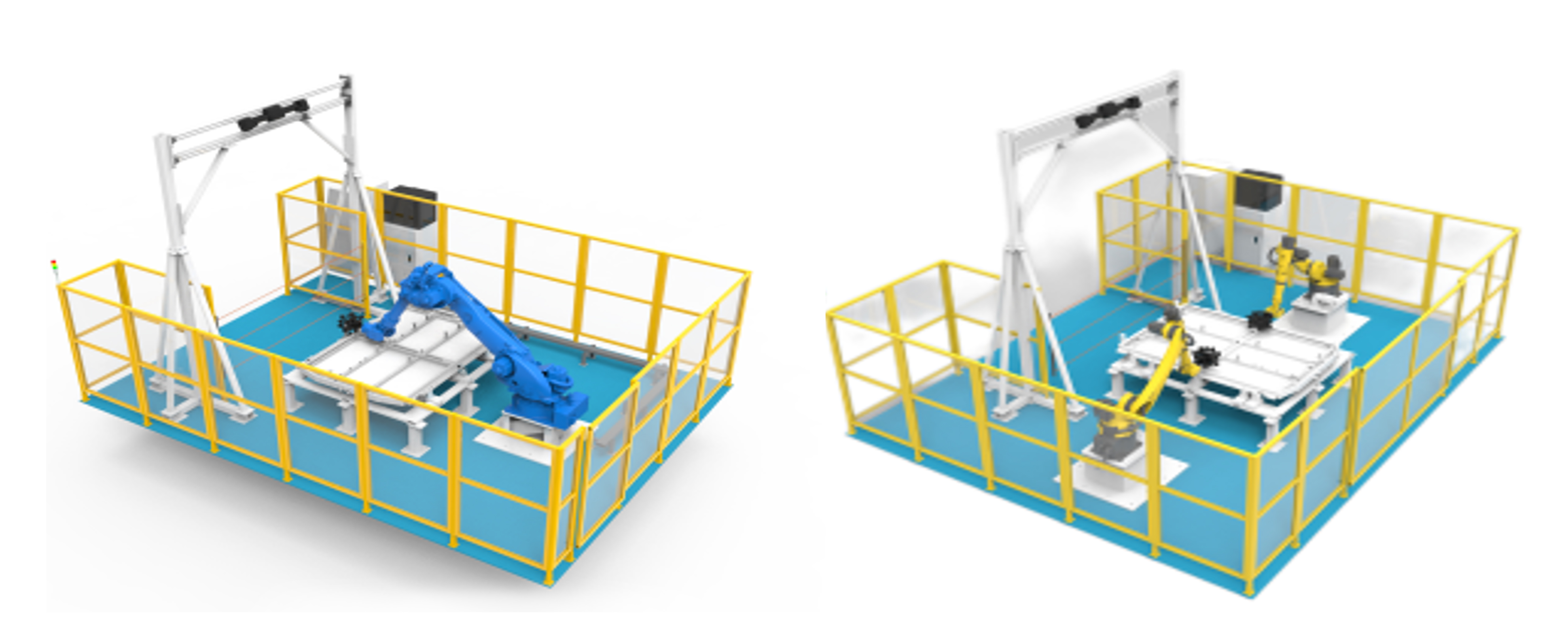

快照式藍光三維檢測系統是一款真正的絕對的自動化在線檢測系統，應用最新的光學跟蹤技術和雙目視覺傳感器，確保＜100μm的絕對系統精度。可嵌入自動化生產線，掃描、檢測軟件通過總控中心集成，進行自動化的掃描，自動完成工件檢測，運算給出合格判定，并存儲測量結果。不僅節省人力，檢測效率和檢測質量大幅度提升。

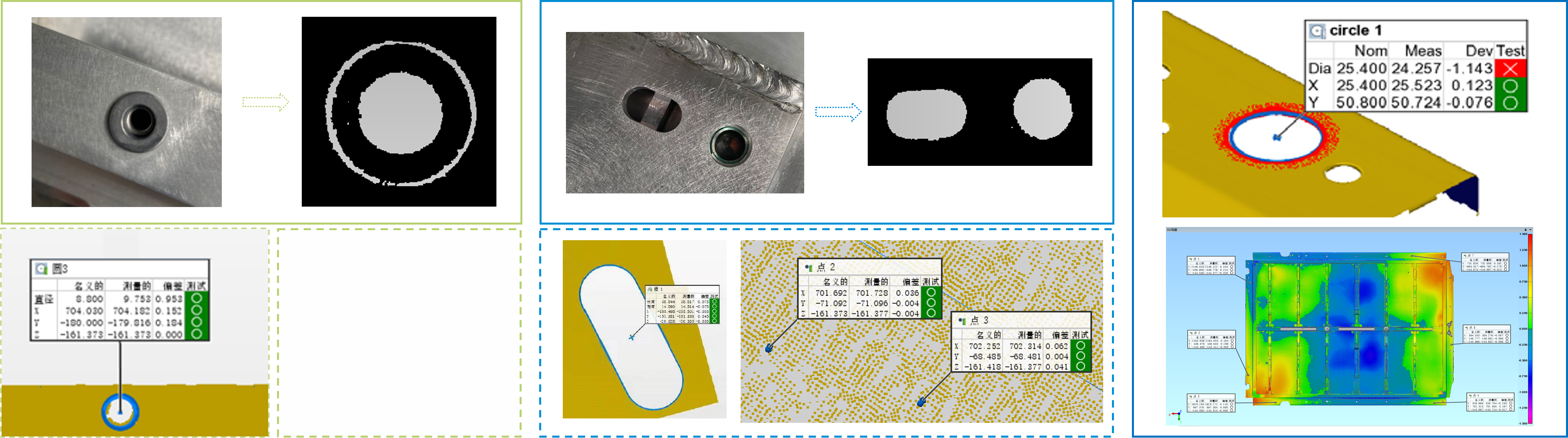

內置三維測量傳感器及軟件，用于配置和實時三維可視化，可在瀏覽器中進行部分測量。點云密度大，測量開口類槽孔，圓柱類，立柱類（帶螺紋及不帶螺紋）以及平面類特征具有明顯優勢。

如何檢測？

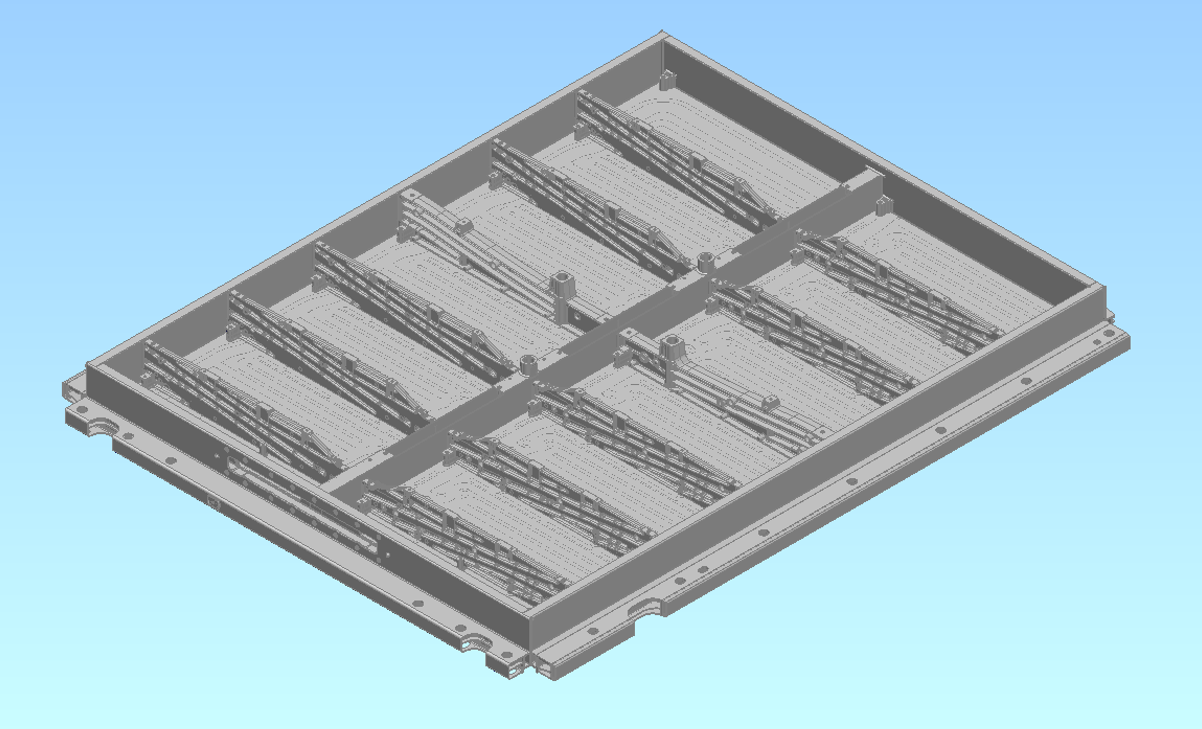

（1）導入?yún)⒖紝ο?/h4>
在檢測項目中輸入零件（CAD模型）的名義信息。

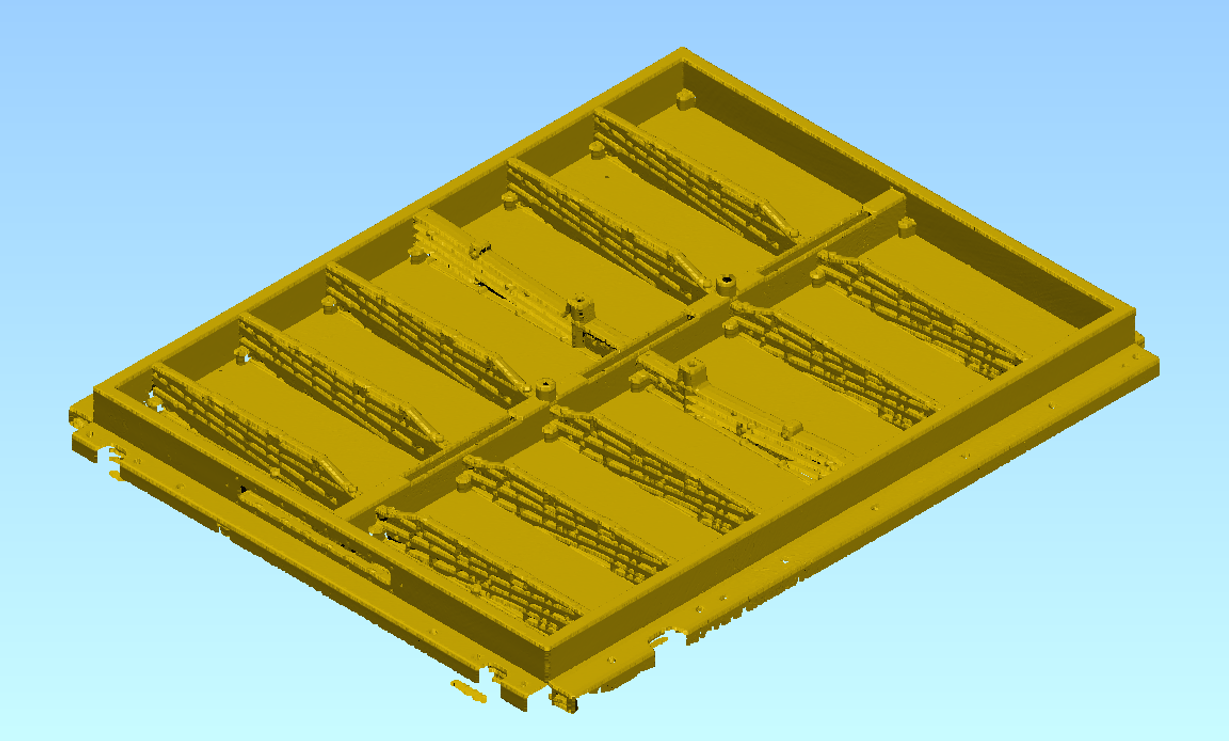

（2）獲取數據對象

獲取或?qū)胍獧z測的實際工件的數據，例如點云或三角化模型。

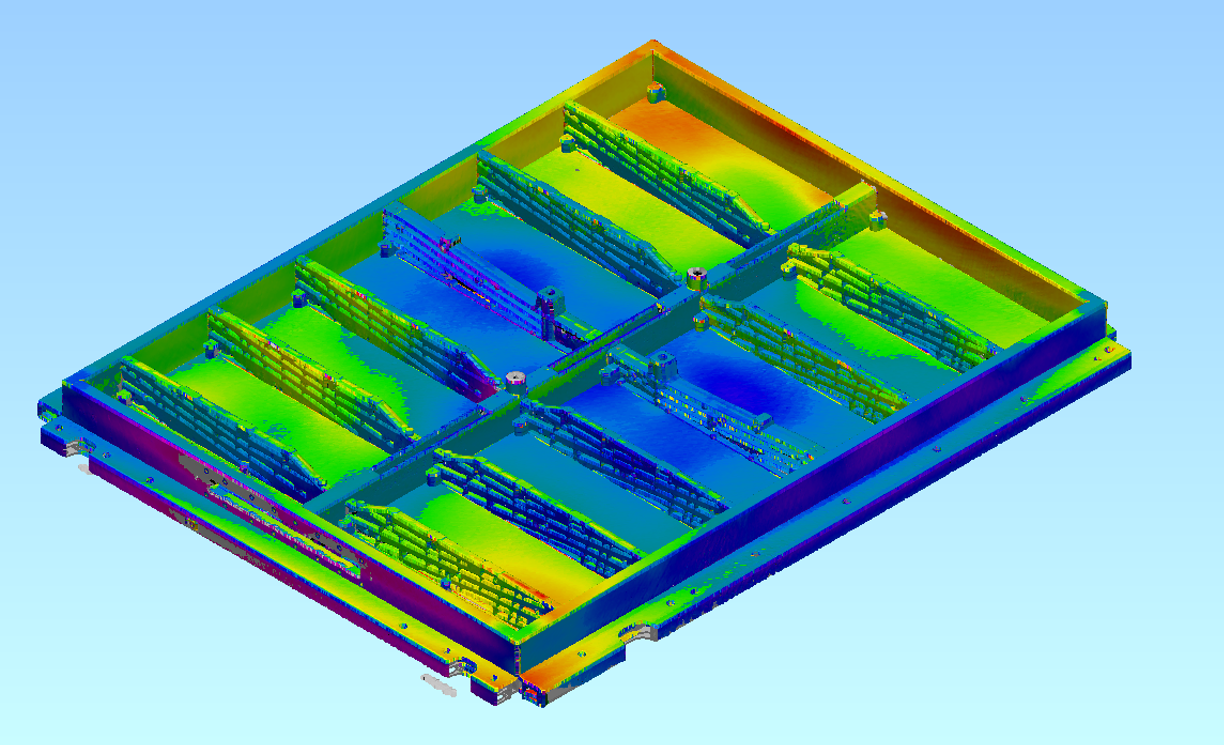

（3）對齊數據對象至參考對象

移動數據對象至 CAD 模型。這對測量數據對象至參考對象偏差非常有用，并且也是使用如測量值抽取和可視化指導這些強大工具的基礎。

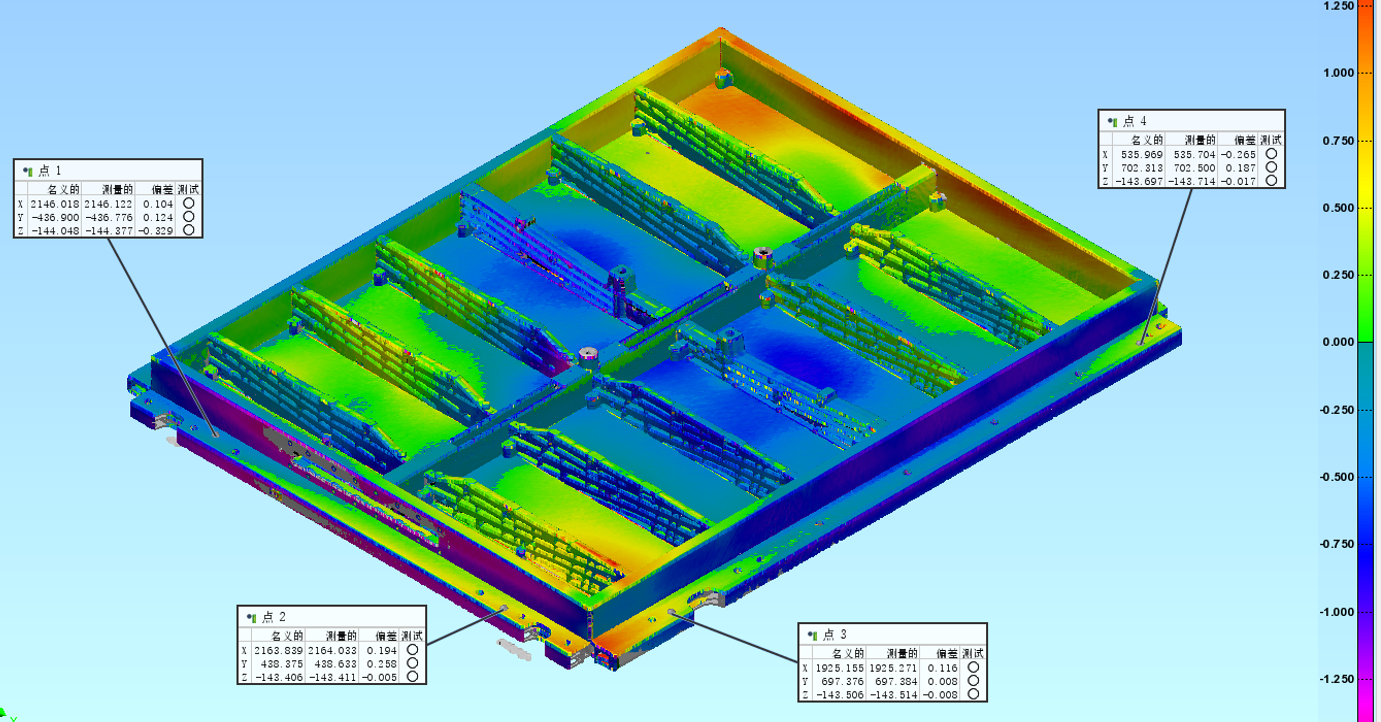

（4）測量尺寸和偏差

執行工件的檢測，測量工件與名義值、形狀、尺寸和位置的偏差。

（5）創建測量結果報告

通過使用控制視圖表格、快照和格式化報告來報告檢測測量結果。

新能源汽車產業作為重要戰略新興產業，對我國推動綠色發展、實現碳達峰碳中和具有重要作用。打造新能源汽車動力電池、電池殼體、電驅動系統最前沿產品測量解決方案，思瑞助力新能源汽車行業高質量前行。
