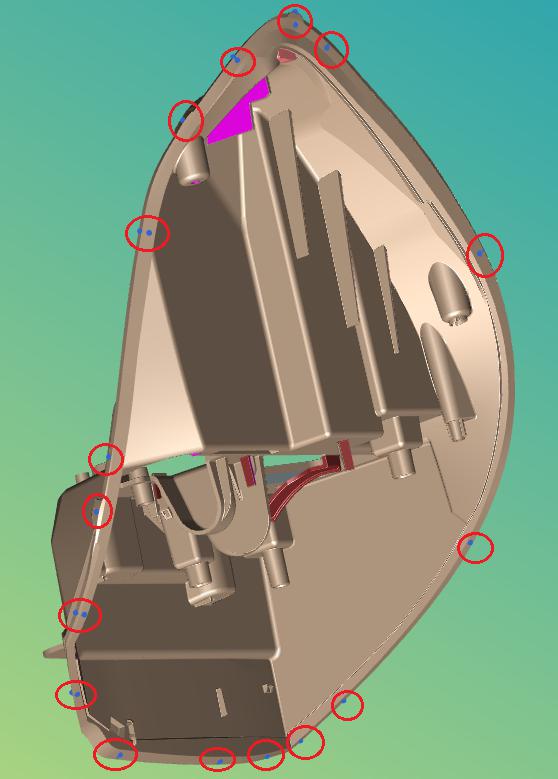

汽車大燈供應商產品測量要求：汽車大燈供應商需要測量如圖所示的點（客戶指定）均為車大燈的裝配位置。每件產品測量30-40個不等的點。測量要求：測量指定點在矢量方向上的偏差；測量公差為±0.3MM。

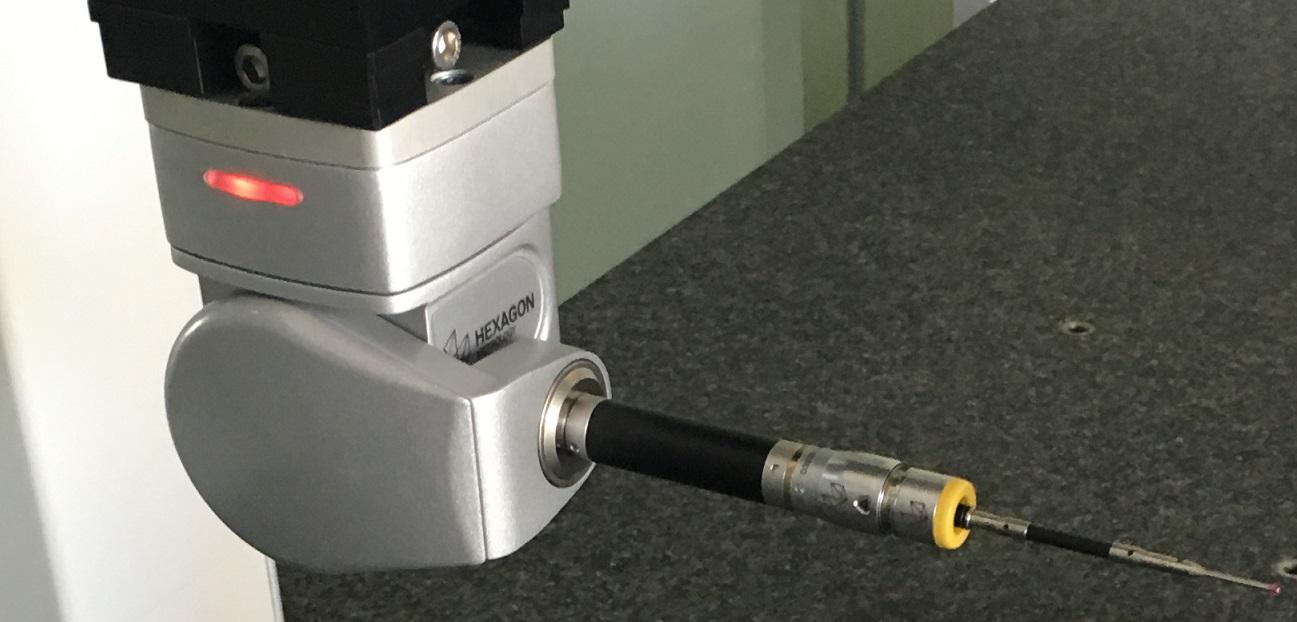

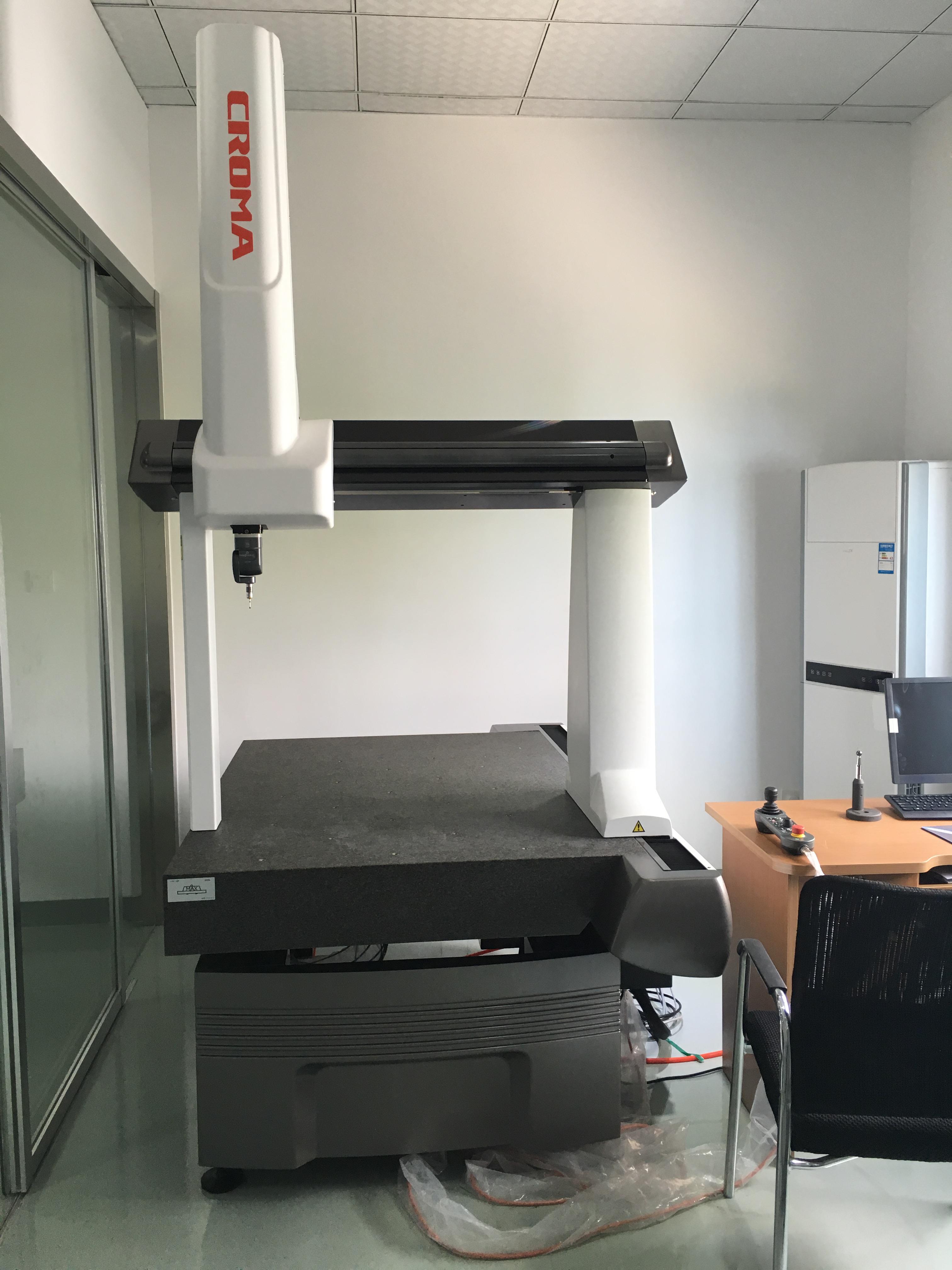

三坐標型號： CROMA8106測頭配置： HH-A-M7.5測座+50MM測頭加長桿+HP-TM-B+HP-TM-SF+40MM測針加長桿+2BY20MM測針。夾具：W200-10 組合型套裝。
具體檢測步驟：首先要分析圖紙、產品，確認如何擺放工件以及所需三坐標配置。大燈為異形產品，在考慮裝夾時應盡量能測量到所有尺寸和基準；盡量減小裝夾完成后的形變（W200-10 組合型套裝柔性裝夾可以減小形變）；事先研究圖紙中需要測量的點，裝夾時避開這些點。有些孔位過深，故使用了50MM的測頭加長桿和40MM測針加長桿。

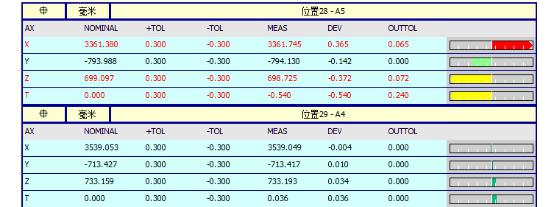

接下來導入CAD數模，常用IGES格式或STP格式。取3個圓元素，迭代法建坐標系。然后根據客戶提供的圖紙，需要測量指定點，輸入理論值來進行評價分析，完成檢驗并輸出報告輸出報告。在檢測報告的顯示中，紅色為正向超差，黃色為負向超差，在圖形區域中的為公差范圍內。
在汽車模具中，很多都需要對左右件進行檢測，這時就可以使用到PC-DMIS中一個很實用的功能：程序鏡像，大大節省測量時間。
