摩擦片檢測案例

發表時間：2021-07-29 09:07:12 作者：思瑞瑕疵檢測 來源：m.gjlhsb.com 瀏覽：

摩擦片檢測案例-影像測量儀摩擦片被廣泛應用于機械工程、機械零件和離合器領域，具有耐磨損、耐腐蝕、高強度、使用壽命長等特點，是保證機械設備安全可靠工作的重要物件。


一、檢測要求

1、逆向整個工件，得工件圖形
2、輸出二維圖紙并標注尺寸

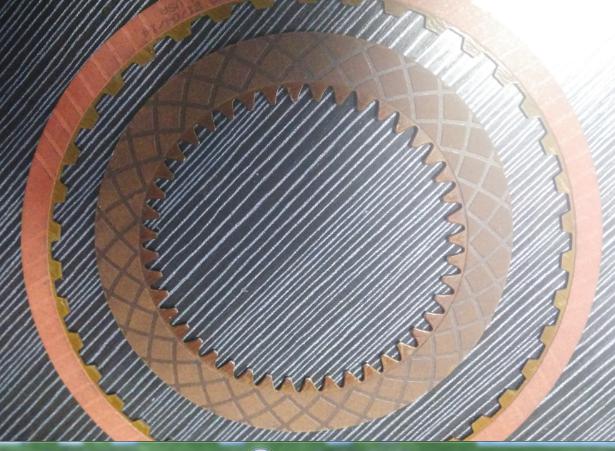

摩擦片檢測案例(圖1)

摩擦片檢測案例(圖1)


二、檢測方案

1.選擇合適的倍率并使用校正片進行倍率校正
2.通過調整表面光及輪廓光是工件邊緣清晰
3.使用“閉合輪廓掃描”功能選定“起始”及“方向”點，自動掃描整個輪廓
4.點擊“一鍵cad”功能，自動輸出*.dxf格式的cad文件


三、檢測設備：

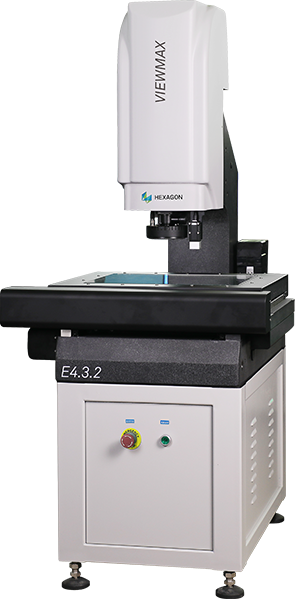

設備主要特征：ViewMaxE系列具備高精度和完善的光學系統配置，搭配自動變焦鏡頭，滿足精密零件和復雜特征尺寸的測量。軟件支持CNC程序重復編輯和數據刷新。增加LOOP循環功能即可實現陣列功能。


四、工件測量：

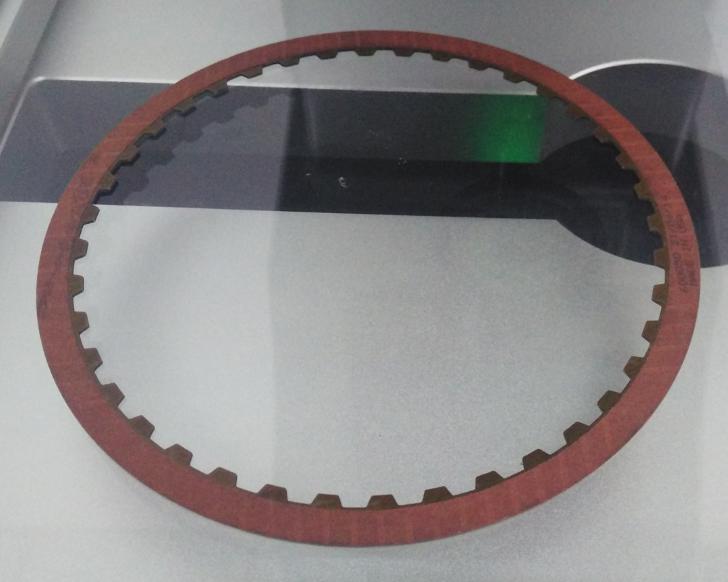

摩擦片檢測案例(圖4)


五、輪廓圖形：

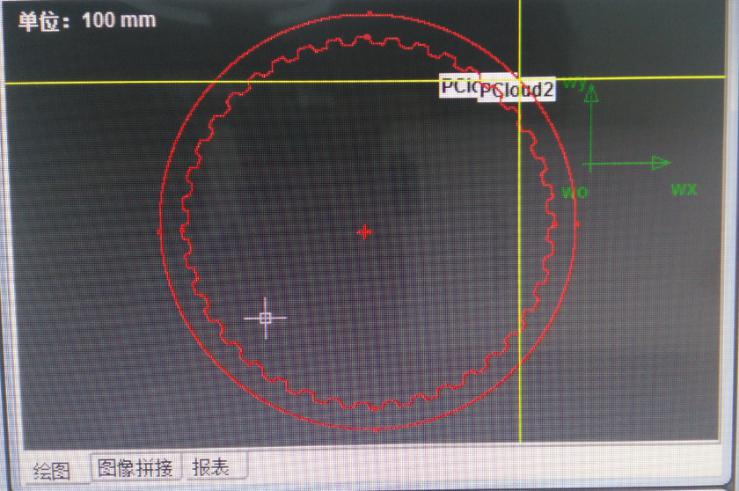

摩擦片檢測案例(圖5)


六、CAD處理：

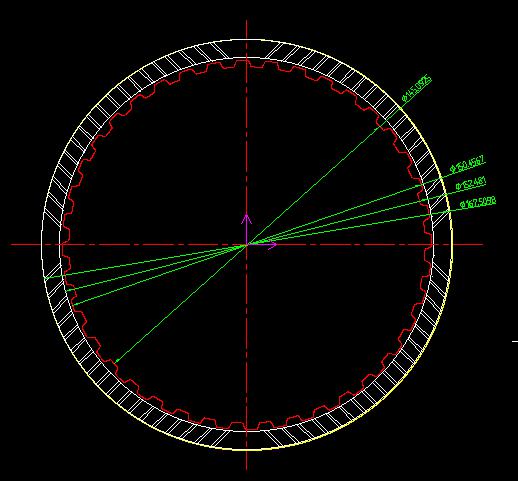

摩擦片檢測案例(圖6)

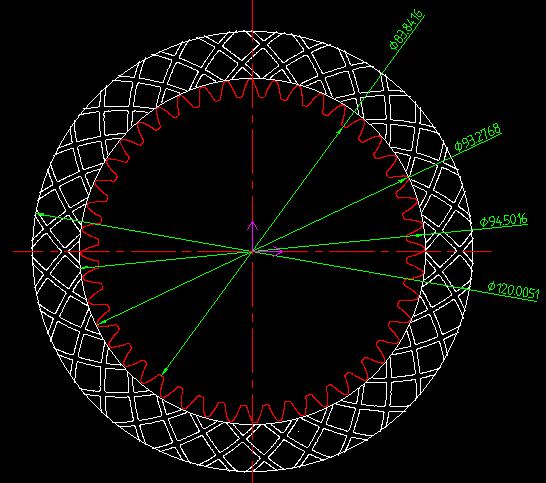

摩擦片檢測案例(圖7)
