三坐標測針需要怎么選擇

發表時間：2022-01-17 13:01:17 作者：思瑞三坐標來源：m.gjlhsb.com 瀏覽：1478

在校準測頭一文中提到了需要選擇合適的測針。選擇測針的大小和類型，其實就是在選擇測針的最大剛度還有測球的球度。與三坐標自身測量能力、測量環境等因素一樣，測針的選擇也會影響最后的測量精度。

測桿材料的選擇也很重要，測桿必須設計具有最大的剛性，這樣即使測量時測桿彎曲至最低也不會被折斷。還要兼顧選擇盡可能短的測針，q測桿越長精度就越低，應當減少測針組合的件數，測球的直徑也要盡可能選大一點，這樣不但可以增大測球和測針桿之間的距離，還可以減少測針桿的碰撞；最后當組合測針時，還要考慮測頭的生產廠家所規定的測針長度和測針重量的最大允許范圍。

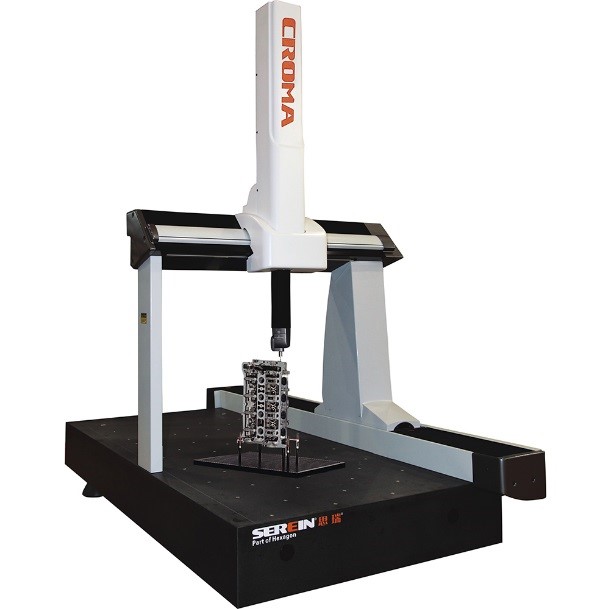

三坐標測針需要怎么選擇(圖1)

三坐標測針類型可分為七類，即球形測針、星型測針、柱形測針、盤型測針、專用測針、尖測針即陶瓷空心球形測針。球形測針，適用于大多數應用場合，材料主要使工業用紅寶石；星形測針，是由四個或五個紅寶石測系統安裝在一個星星測針座上這類測針可用于測量各種不同的形體結構，針對復雜形體和孔的多測尖檢測；柱形測針，應用于柱形旁邊面，測量薄斷面的尺寸、曲線形狀或加工的孔等只用于柱形斷面偏向的檢測；盤型測針，應用于星型測針無法觸及的孔，內退刀槽和凹槽，如瓶頸面的尺寸；專用測針主要用于螺紋牙型、薄界面材料，對刀和其他專用測量場合；尖測針用于測量精度低的螺絲槽，標示的點或裂紋劃痕等；陶瓷空心球形測針是檢測X、Y和Z向深孔特性和孔的理想選擇。

在配置測座測針時，測桿盡可能短一些，以獲得更為精確的數據。由于測針與加長桿連接在一起時會引入了微觀彎曲和變形點，因此在配置測針時應該盡量減少連接點，盡可能減少接長桿的連接數目以減小累積誤差。

測針校準和選擇會影響三坐標測量機的測量精度和工作效率，在正式進行測量工作之前，我們需要選擇合適的測頭和完成測頭有校準工作，有效避免因工作不到位造成的測量誤差問題。
