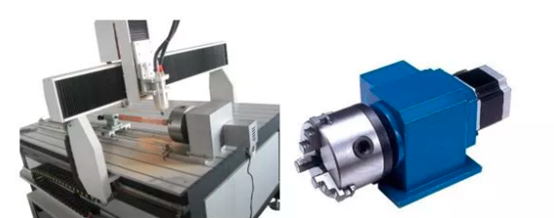

雕刻機上的轉軸決定了運行速度、靈活度和工藝精髓，可以說其對整部機器的傳動起到了關鍵作用。此外，雕刻機轉軸更便于加工不規則產品。旋轉軸讓雕刻機擁有可移動的工作平面，從而加工不規則產品。轉軸的重要性不言而喻，所以需嚴謹的檢驗與檢測保證產品質量。
在檢測項目中，需要測量轉軸的尺寸為：圓度，直徑，同心度；同心度要求極為精確，而轉軸直徑的大小影響雕刻機機身龍門是否加高。面對轉軸測量任務，思瑞三坐標可以高效精確完成。

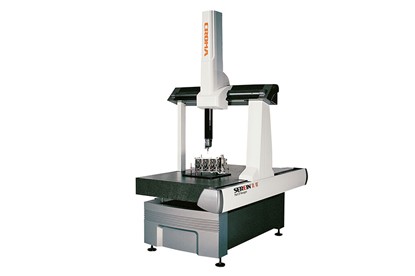

CROMA三坐標是思瑞的經典機型，憑借高穩定性、高效率的特性被廣泛應用于機械加工、模具、檢具等行業的精密測量。根據轉軸特性及測量需求，采用了HH-A-M7.5測座，搭配TP200傳感器；因為轉軸體積較大且需要進行孔位測量，所以配置40MM加長桿及2 x 20MM測針滿足測量需求。軟件方面則是選用標桿軟件PC-DMIS。
在測量之前首先需要選擇合適的夾具完成工具裝夾。要選擇適合的夾具，需要注意的是因為轉軸體積較大，重量大，需要使用400 X400mm輔助夾具底板來保護大理石工作臺面。

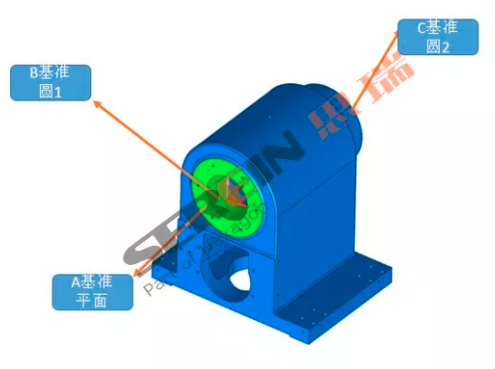

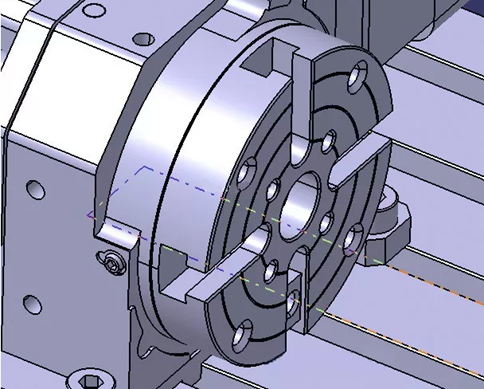

根據基準建立好坐標系后，首先將測頭角度調整到A90B180測量不同深度的圓，然后構造圓柱；然后將測頭自動轉到A90B0同樣測量多層圓，之后構造圓柱；最后根據圖紙要求找到對應的命令輸出圓度和直徑，同時也可以設定基準要素和被測要素來輸出同軸度。
可根據不同數據分析需求，輸出形式豐富的報告，讓數據一目了然。
通過不同的配置搭配，思瑞CROMA三坐標在PC-DMIS測量軟件配合下能完成多種工件的精密測量。為幫助制造廠商實現精密制造，思瑞一直在路上。
