一條關于三次元測量儀軟件操作的朋友圈一時炸開了鍋：你們有沒有發現頁眉太窄頁腳太寬，想了好多辦法都無法解決，應該是軟件bug。許多量友都在朋友圈底下評論表示遇到過這一類問題。
思瑞三次元測量儀服務工程師再次聲明：這不是軟件BUG，如果覺得太寬浪費紙張，這是可以通過報告模版編輯解決的。

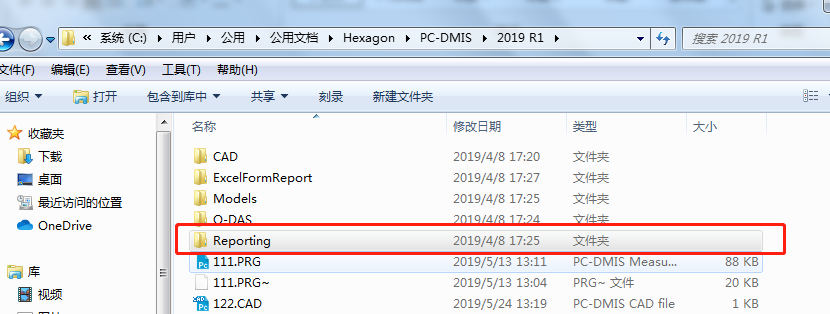

注意：三次元測量儀軟件操作在改模版時需謹慎，為了避免修改錯誤，想要復原的情況，建議對模版文件夾進行先備份。模版文件夾路徑，注意不同版本，版本文件名會存在略微差異。
1、 文件——報告——新建——傳統報告，進入三次元測量儀軟件報告模版編輯模式。

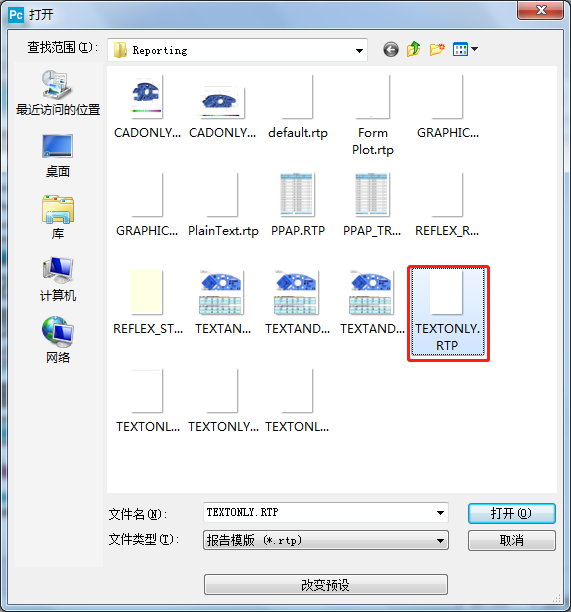

2、 文件——打開——報告模版，找到TEXTONLY.RTP
3、 滾輪滑動到下方，點擊頁碼上方，出現綠色小點，這是報告便捷
4、 我們可以先將頁碼下移，點擊頁碼，同樣會出現綠色小點，通過按方向鍵“↓”就可以將這個框下移，下移到你認為合適的地方后，再講步驟3中下邊界往下拉

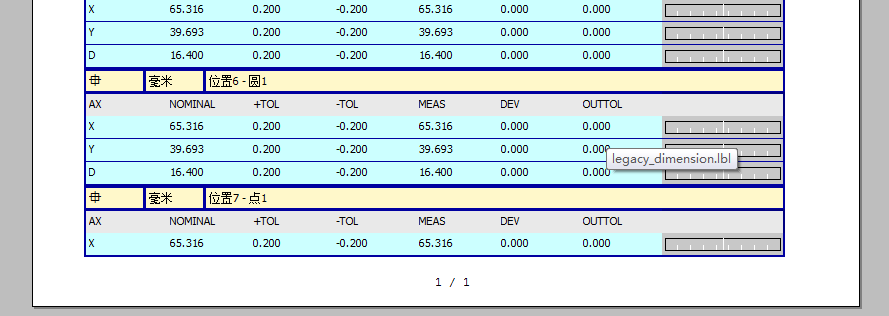

5、 保存模版，刷新報告，問題解決（備注，如果剩余空間不能將單個尺寸框完整顯示，例如下圖中如果后一個尺寸增加一行尺寸，框的大小就無法顯示完整，會將位置7整個尺寸框轉到下一頁）
6、 模版改完后效果：
報告模版編輯技巧4，修改行間距
1、 還是一樣進入三次元測量儀軟件報告模版編輯模式（文件——報告——新建——傳統報告）
2、 文件——打開——標簽模版，找到LEGACY_DIMENSION.LBL
3、 雙擊模版，進入編輯模式。

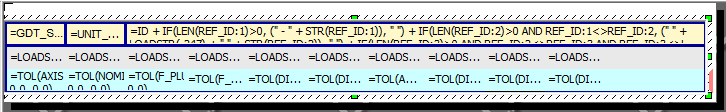

4、 通過調節尺寸框的大小，來減小行間距，注意不要遮住字體，參考下圖：
5、 保存標簽模版，刷新報告，原本鋪滿的報告，又多處很大的空間。
6、 注意：一個報告模版會用到很多標簽模版，這個更改需要將標簽模版一個一個更改，否則會不一致，導致報告不整潔。

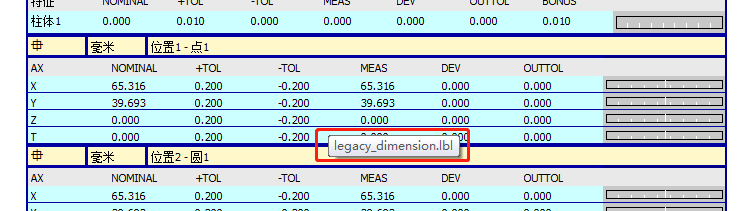

7、 模版名字不知道怎么辦，將鼠標移動到報告對應位置，會出現提示。
如果您有想了解的三次元測量儀軟件PC-DMIS的操作技巧，請在評論下方留言，我們將選取點贊數多的評論，作為下期文章主題。
